????巖石力學、滲透率、電阻率、超聲波波速等參數是表征巖石物理力學性質的關鍵指標，也是巖石工程設計、施工、運行等環節的重要依據。面向深地科技戰略，巖石工程向深部進軍，但深部處于超高溫高應力極端環境，如我國塔科1井深度超過萬米，溫度達230℃、應力達200MPa。超高溫高應力極端環境給深部巖石工程帶來嚴峻挑戰，面臨著能不能干成、能不能干好的難題。主要原因在于，傳統實驗裝置難以模擬超高溫高應力環境并在此環境下開展力-滲-電-聲多參數測試，導致難以準確認知超高溫高壓環境下巖石變形破裂和傳質機理，進而造成深部巖石工程設計、施工、運行缺乏理論依據。

????針對以上問題，武漢巖土所巖體工程多場耦合效應研究團隊與中國石油測井有限公司聯合研發了超高溫高應力巖石力-滲-電-聲多參數測試系統（圖1），該系統集成了力學、滲透率、電阻率、超聲波等多種測試模塊，支持超高溫高應力（230℃、200MPa）的單/三軸壓縮試驗、有效應力系數（孔隙壓力140MPa）試驗、滲透率試驗，試驗過程可實時監測巖石應變、超聲波、電阻率、穩態/瞬態法滲透率。超高溫高應力實驗艙是測試系統的核心單元（圖2），專為模擬深部超高溫高應力環境而設計，采用高強度合金材料制造，底座集成變形、電阻、超聲波、溫度、孔隙壓力等多功能接口，內置專門研發的高性能超聲波激發探頭和絕緣接頭，確保在230℃高溫、200MPa高應力及140MPa高孔隙壓力狀態下，實現對巖心力-滲-電-聲多參數的精準測量與分析。

????目前，該設備已經通過驗收，各項技術參數達到預定要求，獲得了一些典型試驗結果，主要包括以下內容：

????1、巖石力學測試：對砂巖開展了系統的三軸壓縮試驗，研究了不同圍壓和孔隙壓力條件下的巖石力學行為，試驗結果如圖3所示，為準確認知深部巖石變形破裂和傳質機理提供了依據，特別揭示了高圍壓和高孔隙壓力對深部巖石破壞模式的協同控制機制。

????2、巖石三軸循環加卸載過程中應變與電阻測試：對鹽水飽和后的砂巖開展了三軸循環加卸載過程的應變與電阻聯測試驗，試驗結果如圖4所示，為準確認知深部巖石破壞模式與電阻、應變之間的對應關系提供了依據。

????3、巖石三軸壓縮過程中力-電-聲聯合測試：對鹽水飽和后的砂巖開展了三軸壓縮過程中應變、電阻、超聲波聯測試驗，試驗結果如圖5所示，為建立巖石變形、電阻、超聲波之間的定量對應關系提供了依據。

????該超高溫高應力巖石力-滲-電-聲多參數測試系統已在各大深層/超深層油氣田中成功應用，準確、高效地提供了相關參數，有力支撐了工程的設計、施工、運行。相關成果已申請發明專利4項，相關研究得到了地球深部探測與礦產資源勘查國家科技重大專項（No. 2024ZD1003600）資助。

????已申請的發明專利：

????（1）一種超高溫高壓的三軸試驗裝置，ZL202311070939.0

????（2）一種高溫三軸的快速加熱裝置及其使用方法，ZL202510435287.9

????（3）一種高溫高壓電-滲-力聯合測量試驗裝置及其使用方法，ZL202510435286.4

????（4）一種高溫高壓聲-電聯合測量試驗裝置及其使用方法，ZL202510435285.X

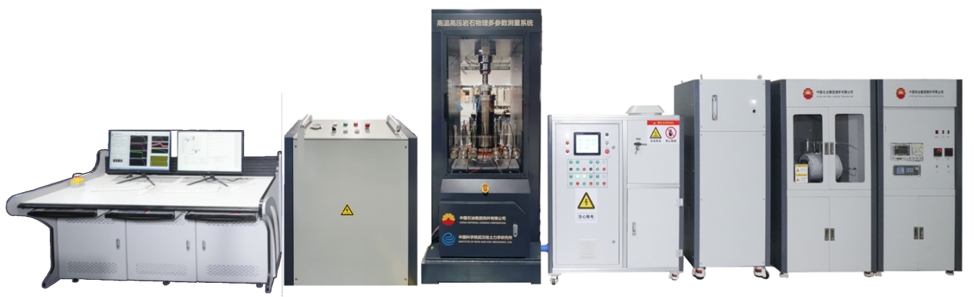

圖1?超高溫高應力巖石力-滲-電-聲多參數測試系統

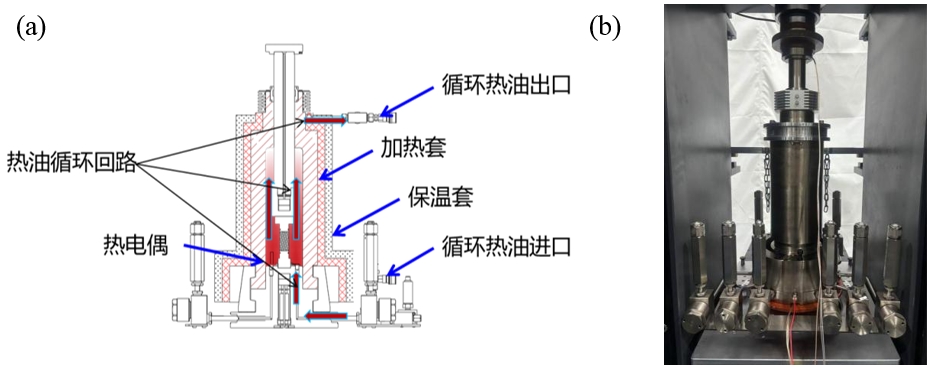

圖2?超高溫高應力實驗艙：(a)聯合加熱示意圖實驗艙實物圖

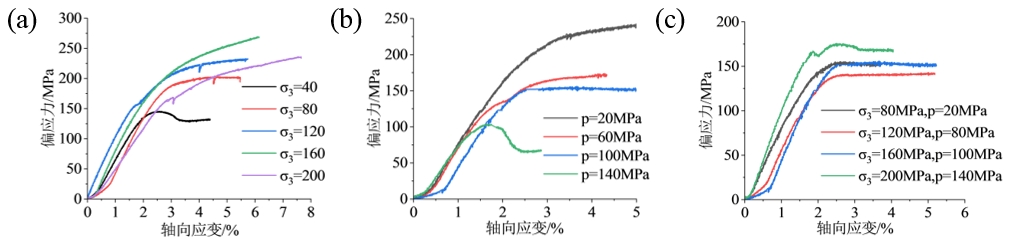

圖3?偏應力-應變曲線：(a)不同圍壓條件下偏應力-應變曲線不同孔壓條件下偏應力-應變曲線（σ3=160MPa）(c)相同圍壓-孔壓差值條件下偏應力-應變曲線(σ3-p=60MPa)

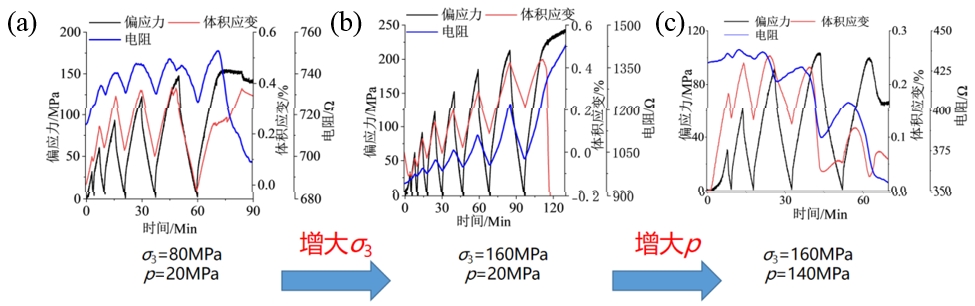

圖4?偏應力/電阻/體積應變-時間曲線：

(a)σ3=80MPa,p=20MPa ；b)σ3=160MPa,p=20MPa；(c)σ3=160MPa,p=140MPa

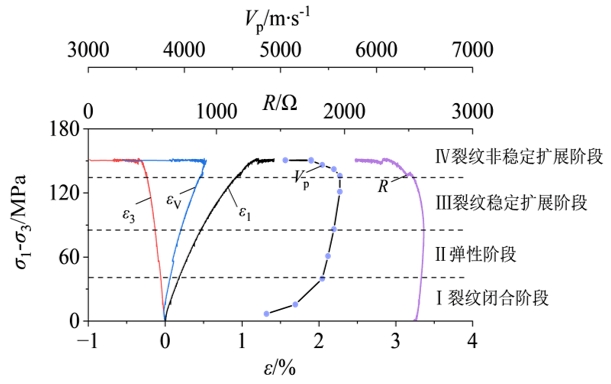

圖5?T=175℃,σ3=160MPa,p=140MPa條件下聲波/電阻/偏應力-應變曲線
